Xe Cuốn Ép Rác Hyundai HD72 5 Khối

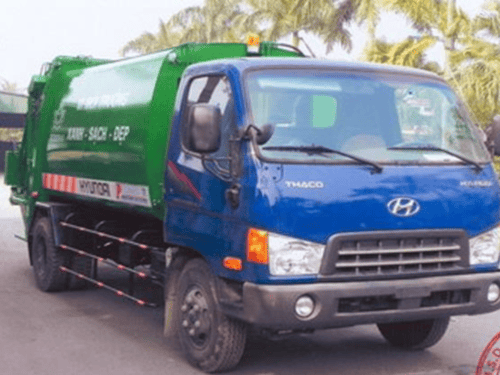

Ô tô cuốn ép chở rác 5 khối (5 m3) có nền xe cơ sở hiệu Hyundai HD 72 (xe cơ sở nhập khẩu nguyên chiếc)

THÔNG SỐ CHÍNH

KÍCH THƯỚC

Kích thước bao ngoài

6000 x 1945 x 2165 (mm)

Kích thước thùng rác

2.495 x 1.750 x 1.410 (mm) ( 5.000L )

Công thức bánh xe

4 x 2

Chiều dài cơ sở

  3.380 mm

Khoảng sáng gầm xe

   195 mm

KHỐI LƯỢNG

Khối lượng bản thân

2.240 kg

Khối lượng cho phép chở

–

Khối lượng toàn bộ

6.500 kg

Số chỗ ngồi

03 (kể cả người lái)

ĐỘNG CƠ

Model

HYUNDAI D4AB- D

Loại

Động cơ Diesel 4 kỳ, 4 xy lanh thẳng hàng, TURBO tăng áp, làm mát bằng nước.

Dung tích xy lanh

4.009 cm3

Đường kính xi lanh x hành trình piston

104 x 118 (mm)

Tỉ số nén

18:1

Công suất lớn nhất/ tốc độ quay trục khuỷu

130/2600 (Ps/v/ph)

Momen xoắn cực đại/ tốc độ quay trục khuỷu

290/1800 (Nm/v/ph)

KHUNG XE

Hộp số

–

Hộp số chính

Kiểu

Cơ khí, 05 số tiến + 01 số lùi

Tỉ số truyền

–

HỆ THỐNG LÁI

Trục vít – ê cu bi, trợ lực thuỷ lực

HỆ THỐNG PHANH

Hệ thống phanh chính

Kiểu tang trống, dẫn động thủy lực 2 dòng, trợ lực chân không.

Hệ thống phanh dừng

Kiểu tang trống, tác động lên trục thứ cấp của hộp số

HỆ THỐNG TREO

Treo trước

Dạng phụ thuộc với nhíp lá hình bán e líp, giảm trấn thuỷ lực

Treo sau

Dạng phụ thuộc với nhíp lá hình bán e líp 2 tầng, giảm trấn thủy lực

CẦU XE

Cầu trước

Tiết diện ngang kiểu I

Cầu sau

Kiểu

Cầu thép, tiết diện ngang kiểu hộp

Tỉ số truyền

6,167

LỐP XE.

8.25 R16- 14PR

Số bánh

Trước : Đơn (02) – Sau : Đôi (04)

CA BIN

Kiểu lật, 03 chỗ ngồi, có điều hòa và thiết bị khóa an toàn.

                                                             TÍNH NĂNG CHUYỂN ĐỘNG

Tốc độ tối đa

81.89 Km/h

Khả năng leo dốc

33.1%

THÔNG SỐ KHÁC

Hệ thống điện

24V, 60 Ah x 2

Dung tích bình nhiên liệu

100 L

BỘ TRÍCH CÔNG SUẤT (PTO)

Bộ truyền lực PTO

Kiểu truyền động

Dẫn động bánh răng qua hộp số xe cơ sở

Kiểu điều khiển

Cơ khí, kết hợp với ly hợp đặt trên cabin

Thiết bị của bảng điều khiển

Trang bị tiêu chuẩn của nhà sản xuất xe cơ sở

THÙNG CHUYÊN DÙNG ÉP CHỞ RÁC

Hình dáng

4 trụ vát cong trơn

Thể tích thùng chứa ép rác

5 m3

Vật liệu chính

+ Thép hợp kim chất lượng tốt, khả năng chịu ăn mòn, biến dạng cao, Q345b.

+ Toàn bộ hệ chuyên dung được phun cát, xử lý bề mặt chống rỉ. Mặt ngoài sơn màu xanh môi trường có trang trí biểu ngữ, LOGO ….

Vật liệu sàn thùng trên

Thép tấm Q345 độ dày 4mm

Vật liệu sàn thùng dưới

Thép tấm Q345 độ dày 5mm

Vật liệu nóc thùng

Thép tấm Q345 dày  04 -05 mm

Vật liệu thành thùng

Thép tấm Q345 dày 04 – 05mm

Chỉ tiêu kỹ thuật

+ Tỉ số ép rác: 1.8 với rác thải sinh hoạt thông thường.

+ Cơ cấu khóa: Khóa liên động, tự động khóa -mở khi nâng hạ.

+ Bảo vệ môi trường: Kín khít, chống rò rỉ,

Kết cấu vật liệu

Trụ vát, 4 mặt cong trơn bằng thép Q345b, chịu mài mòn và áp lực cao,

Nguyên lý xả rác

Đẩy xả rác trực tiếp thông qua xylanh tầng

Nguyên lý cuốn ép

Cuốn ép trực tiếp thông qua lưỡi cuốn và tấm ép di động

Chu kỳ ép rác

10- 20 giây

Liên kết

Cơ cấu khóa tự động, có doăng cao su làm kín và giảm va đập

CƠ CẤU NẠP RÁC

Thể tích máng ép

1 m3

Vật liệu thành

Thép tấm Q345 dày  04 mm

Vật liệu máng cuốn

Thép tấm Q345 dày  04 mm

Vật liệu Lưỡi cuốn

Thép tấm Q345 dày 06 – 08 mm

Vật liệu khung xương đinh hình

Thép tấm Q345 dày  05 – 08 mm

Kiểu cơ cấu ép rác

Dùng xi lanh thủy lực 2 đầu điều khiển bằng cơ cấu van phân phối

Thời gian 1 chu kỳ cuốn ép

15 – 18 s

THÙNG CHỨA NƯỚC RÁC

Dung tích thùng chứa

140 Lít

Vật liệu

Thép tấm Q345 dày 04 -06 mm có xử lý bề mặt và tráng compozit chống ăn mòn

Vị trí

Dưới máng ép rác có van xả nước và cửa dọn rác

HÌNH THỨC NẠP CUỐN ÉP RÁC

Cơ cấu nạp rác

Sử dụng một trong những cơ cấu sau

·         Càng gắp thùng thu gom rác đẩy tay  ( 400 – 500 lít )

·         Cơ cấu kẹp thùng nhựa đựng rác công cộng ( thùng 200 -240 lít

·         Cơ cấu máng xúc rác ( thiết kế mới ) sử dụng cho thu gom bằng 2 loại trên và phục vụ khi quá tải rác thải các dịp lễ tết

            ( Khách hàng được lựa chọn  )

Kiểu vận hành

Dung xi lanh thủy lực

Góc lật thùng thu gom

125 – 140 ( độ )

Tải trọng càng gắp chịu tối đa

500 Kg

Thời gian nạp thùng

< 10 giây

Cơ cấu xả rác

Sử dụng xilanh tầng xả rác bố trí trước kích thước thùng rác gắn trực tiếp với cơ cấu xả bằng kết cấu cơ khí nhỏ gọn dễ sử dụng tạo ra lực đẩy rác tối ưu Xi lanh tầng đẩy gọn rác và tránh đọng nước trong thùng

Kiểu vận hành

Dùng xi lanh thủy lực

Thời gian xả rác

18 giây

Bơm thủy lực

·         Bơm cánh quét : liên doanh Nhật Bản

·         Lưu lượng bơm : 75cm3 /vòng

·         Nguồn dẫn động bơm truyền trực tiếp từ PTO qua bán trục các đăng

·         Áp suất làm việc  : 180 (Kg/cm2)

HỆ THỐNG VAN PHÂN PHỐI

Hệ thống van làm việc

Van an toàn chống vỡ ống, van điều chỉnh lưu lượng bàn ép rác, van xả tràn, van một chiều.

Xuất xứ

Van phân phối BLB – Ý

Lưu lượng tối đa

95 lít / phút

Áp suất tối đa

340 Kg/cm2

XI LANH 03 TẦNG ĐẨY XẢ RÁC TRỰC TIẾP

Nguyên lý hoạt động

Đẩy xả rác trực tiếp thông qua xy lanh tầng

Xuất xứ

Xy lanh tầng – OEM – Công nghệ Mỹ sản xuất tạiSingapore

Loại xy lanh

Xi lanh 3 tầng

Số lượng

01

Áp suất lơn nhất

180 kg/cm2

Hành trình làm việc

1453 mm

Lực đẩy lơn nhất

12 tấn

HỆ THỐNG XY- LANH THỦY LỰC KHÁC

Xy lanh ép rác

02 chiếc

Xy lanh cuốn rác

02 chiếc

Xy lanh nâng thùng phụ

02 chiếc

Xy lanh càng gắp

01 chiếc

Xy lanh máng xúc ( nếu dùng cơ cấu nạp rác máng xúc )

02 chiếc

Xy lanh kẹp ( khi dùng cơ cấu kẹp thùng nhựa )

01 chiếc

Loại xy lanh

·         Vỏ xy lanh nhập khẩu từ Ý

·         Ti xy lanh nhập khẩu từ  Ý

THÙNG DẦU THỦY LỰC

Dung tích thùng dầu

100 Lít

CÁC THIẾT BỊ PHỤ TRỢ THỦY LỰC KHÁC

Phụ kiện thủy lực đi kèm theo xe

Lọc dầu , đồng hồ đo áp suất , nắp dầu , khóa đồng hồ , hệ thống van , thước báo dầu , Jắc – co … được lắp ráp theo dây chuyên hiện đại tiên tiến từ Nhật Bản chuyển giao

HỆ THỐNG ĐIỀU KHIỂN

Bộ phận điều khiển: Cơ khí tự động; Dùng các thao tác điều khiển giúp người sử dụng dễ dàng trong quá trình vận hành; Ngoài ra còn phải được trang bị hệ thống an toàn khi gặp sự cố trong khi sử dụng: “HỆ THỐNG DÙNG KHẨN CẤP”

·         Hệ thống điều khiển cuốn ép rác bằng cơ khí tự động ở phía sau thùng ép với chế độ làm việc: Liên tục tuần hoàn hoặc từng thao tác riêng lẻ tùy theo ý người vận hành.

·         Hệ thống điều khiển bằng cơ khí đóng mở khoang nhận ép rác phía sau và bàn đẩy rác ra ở phía trước.

·         Hệ thống điều khiển nâng cặp thùng rác bằng cơ khí ở phía sau.

Điều khiển cuốn ép rác

·         Có thể làm chạy tự động theo Yêu Cầu Của Khách Hàng

Hệ thống đèn chiếu sang, kèn báo khi làm việc

·          Đèn quay cảnh báo trên nóc.

·         Kèn bố trí phía trước nơi điều khiển bàn đẩy rác ra và sau nơi điều khiển cuốn ép.

Sơn thùng

Sơn chống rỉ toàn bộ thùng và phủ ngoài bằng loại sơn Nippon, chất lượng cao.

PHỤ KIỆN ĐI KÈM

Xe cơ sở

01 bánh xe dự phòng; 01 con đội thủy lực và tay quay; 01 dầu đĩa CD và Radio AM/FM; Kính cửa điều khiển , khóa cửa trung tâm; 01 bộ đồ nghề tiêu chuẩn; sách hướng dẫn sử dụng và bảo dưỡng xe; sổ bảo hành.

Phụ kiện đi kèm

Tài liệu hướng dẫn sử dụng, thùng đựng đồ nghề, phiếu bảo hành thùng chuyên dung.

LOGO – KẺ CHỮ

Trên cánh cửa Cabin và hai bên hông thùng xe

( theo yêu cầu của bên mua )

Xuất Xứ  Hệ Thống Thủy Lực

Bơm thuỷ lực Yuken Nhật Bản

Van phân phối – BLB – Italia

Xy lanh tầng – OEM – Công nghệ Mỹ sản xuất tại Singapore

Tuy ô thủy lực : nhập khẩu trực tiếp từ Pháp hoặc Italia
