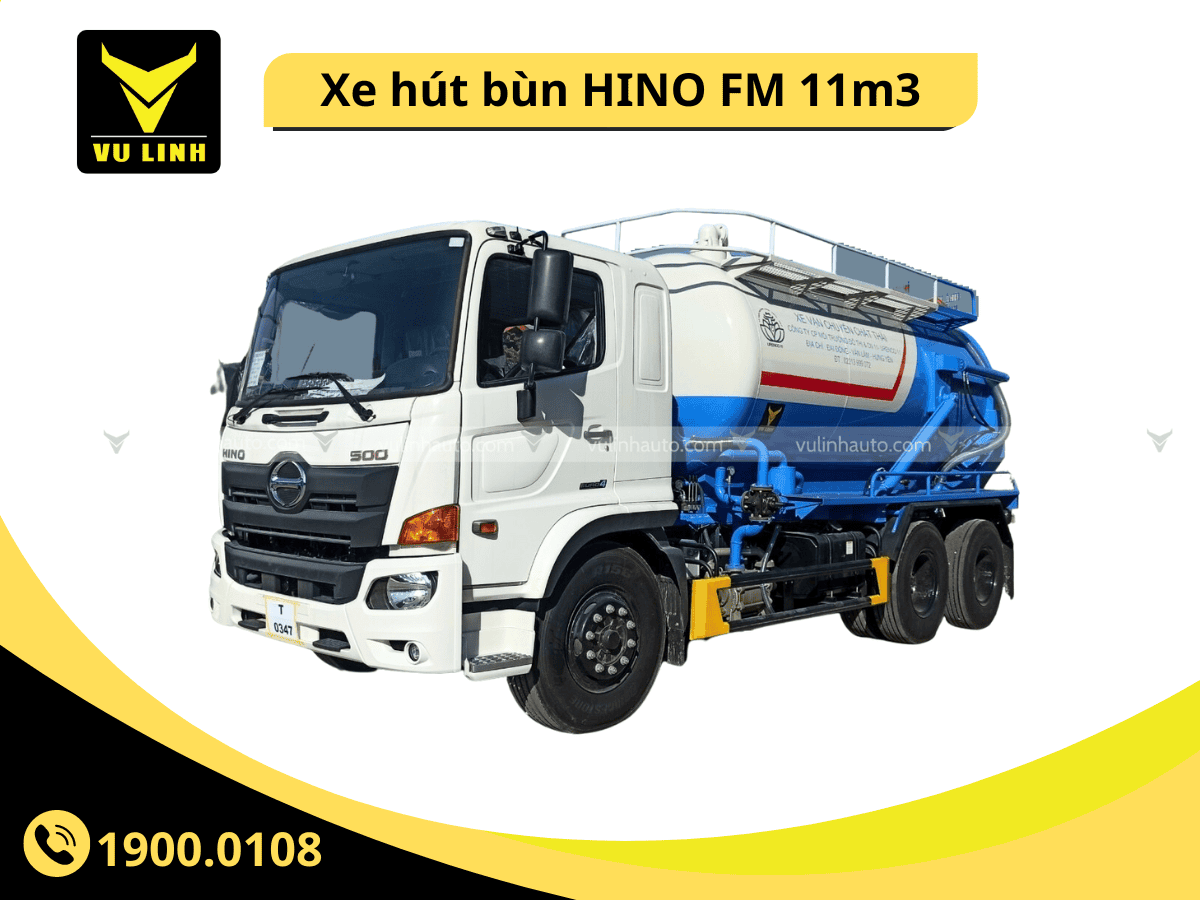

1. Giới thiệu chung về sản phẩm xe hút bùn HINO FM 11m3
Hiện nay, lượng chất thải tại các thành phố lớn ở nước ta đang ngày một tăng cao, gây ô nhiễm môi trường và ảnh hưởng nghiêm trọng đến mỹ quan đô thị. Do đó, nhu cầu sử dụng các phương tiện xử lý chất thải tại nước ta đang ngày càng trở nên cấp thiết.
Nếu Quý khách đang tìm kiếm một chiếc xe hút bùn chuyên dụng có khả năng xử lý các loại chất thải một cách hiệu quả, an toàn, tiết kiệm nhiên liệu và thân thiện với môi trường, hãy tham khảo ngay sản phẩm Xe hút bùn HINO dung tích 11m3 của Công ty Cổ phần Ô tô Vũ Linh (VU LINH AUTO).
Xe hút bùn HINO FM 11m3 là một loại xe được thiết kế để hút, vận chuyển, xả bùn, nước thải sinh hoạt và công nghiệp một cách nhanh chóng và tiện lợi, đặc biệt phù hợp với các đơn vị đang hoạt động trong các ngành công nghiệp, xây dựng, giao thông, môi trường,… Không chỉ sở hữu ưu điểm vượt trội về thiết kế, sản phẩm này còn chiếm được lòng tin của khách hàng nhờ những tính năng ưu việt và hiệu suất làm việc cao.
Quý khách hãy cùng VU LINH AUTO khám phá chi tiết về sản phẩm ngay sau đây!
2. Chi tiết sản phẩm xe hút bùn HINO 11m3
2.1. Phần xe cơ sở
2.1.1. Thiết kế ngoại thất xe hút bùn HINO
Xe hút bùn HINO 11m3 có thiết kế tổng thể hài hoà và đẹp mắt. Xe được trang bị cabin kiểu lật, giúp người dùng dễ dàng vệ sinh, bảo dưỡng và bảo trì sản phẩm. Cabin được làm bằng thép nguyên khối, sơn bằng công nghệ sơn tĩnh điện hiện đại, có khả năng chống gỉ sét, chịu va đập tốt, tạo lớp bảo vệ cho xe khỏi ảnh hưởng của các tác nhân thời tiết và môi trường. Mặt ga lăng được thiết kế theo kiểu khí động học giúp giảm độ cản không khí và tiết kiệm nhiên liệu.
Xe được trang bị cụm đèn pha Halogen với góc chiếu lớn kết hợp với đèn sương mù, giúp tăng khả năng quan sát của tài xế và an toàn khi lái xe trong điều kiện thiếu sáng hoặc thời tiết xấu. Xe cũng được trang bị gương chiếu hậu to bản và gương cầu lồi, giúp tối ưu hoá tầm quan sát của người lái và giảm nguy cơ va chạm trong quá trình lưu thông.
Xe hút bùn HINO FM 11m3 có khung sắt xi được gia công, chế tạo rất chắc chắn và có khả năng chịu lực cực tốt. Ngoài ra, xe còn được trang bị hệ thống phanh thuỷ lực dẫn động khí nén 2 dòng giúp người lái có thể phanh một cách nhanh chóng khi cần thiết. Hệ thống phanh này an toàn hơn so với hệ thống phanh kiểu cơ khí, điện hay thuỷ lực đơn, bởi trong trường hợp xe đột ngột bị mất phanh, cơ cấu phanh sẽ tự hãm lại hoặc chuyển sang hệ thống phanh dự phòng.
2.1.2. Nội thất
Xe hút bùn HINO FM 11m3 có khoang nội thất rộng rãi, hiện đại và đầy đủ tiện nghi, tạo điều kiện thuận lợi nhất cho tài xế trong quá trình điều khiển xe.
Xe được trang bị 03 chỗ ngồi và 01 giường nằm đặc biệt phù hợp với những chuyến hành trình dài, giúp tài xế và phụ lái có thể nghỉ ngơi khi cần thiết. Vô lăng hai chấu trợ lực giúp người lái có thể thao tác, điều khiển xe một cách dễ dàng và chính xác nhất. Hệ thống điều hoà 2 chiều đảm bảo môi trường bên trong cabin luôn dễ chịu và thoải mái.
Ngoài ra, xe hút bùn HINO cũng được trang bị đầy đủ các thiết bị và tính năng giải trí hiện đại như radio, CD, USB, MP3, hệ thống âm thanh chất lượng cao,… giúp các bác tài có thể thư giãn và giải tỏa căng thẳng khi lái xe. Xe cũng được trang bị màn hình hiển thị thông tin giúp người lái có thể theo dõi được các thông số kỹ thuật của xe như tốc độ, nhiệt độ, áp suất, mức tiêu hao nhiên liệu,…
2.1.3. Động cơ
Xe hút bùn HINO FM 11m3 được trang bị động cơ Diesel model J08E – WD, 4 kỳ 6 xi lanh thẳng hàng, tăng áp. Động cơ này có công suất tối đa là 206 kW/2.500 v/phút giúp xe vận hành mạnh mẽ và linh hoạt trên mọi địa hình. Đặc biệt, động cơ còn có khả năng tiết kiệm nhiên liệu và rất thân thiện với môi trường.
Kết hợp với động cơ này là hộp số 09 số tiến, 01 số lùi, đồng tốc từ 1 đến 9 và ly hợp một đĩa ma sát khô lò xo, thủy lực, trợ lực khí nén. Hộp số này giúp xe có thể chuyển số một cách dễ dàng và mượt mà, phù hợp với tốc độ và tải trọng của xe. Ly hợp giúp xe có thể kết nối hoặc ngắt kết nối giữa động cơ và hộp số một cách an toàn và hiệu quả.
2.2. Phần chuyên dụng
Bồn chứa chất thải của xe hút bùn HINO FM 11m3 được làm bằng thép SS400 – một loại thép có khả năng chịu lực, chịu nhiệt, có độ bền cao và chống ăn mòn rất tốt. Thân bồn có dạng hình trụ giúp tối ưu hoá không gian sử dụng. Bên trong bồn được sơn epoxy 2 lớp giúp bảo vệ bề mặt thép khỏi tác động của bên ngoài.
Bồn được trang bị cửa mở và cửa xả để thuận tiện trong việc nạp và xả chất thải. Cửa mở có bản lề liên kết với thân xi téc và được làm kín bằng đệm cao su. Cửa xả vận hành bằng xy lanh thuỷ lực, cho phép kiểm soát quá trình xả chất thải một cách hiệu quả và an toàn.
Ngoài ra, phần chuyên dụng của xe hút bùn HINO còn được trang bị bơm hút chân không hãng hiệu Hanchang, loại vòng nước 2 cấp. Bơm hút chân không có trục và cánh bơm inox 304, vỏ gang, có khả năng hút được các loại bùn có độ nhớt cao và có tạp chất, ngoài ra còn chống ăn mòn và đảm bảo tuổi thọ cho sản phẩm. Bơm hút chân không có lưu lượng lớn là 5500 lít/phút, giúp rút ngắn thời gian hút và xả chất thải.
Hệ thống thuỷ lực của xe có xuất xứ từ Trung Quốc, đáp ứng các tiêu chuẩn về an toàn và hiệu suất. Công suất 3kW, lưu lượng 42 lít/phút đảm bảo sự mạnh mẽ và tính ổn định trong quá trình vận hành. Hệ thống thuỷ lực được thiết kế gọn gàng và an toàn, không gây ra nhiều tiếng ồn khi hoạt động.
3. Bảng thông số kỹ thuật xe hút bùn HINO FM 11m3
|
STT |
Thông số |
Mô tả |
|
I |
Giới thiệu chung |
|
|
1 |
Loại xe |
Ô tô hút chất thải |
|
4 |
Bồn chứa |
Dung tích chứa 10.910 lít |
|
5 |
Xe sát xi tải |
HINO FM8JN7A |
|
6 |
Công thức bánh xe |
6×4 |
|
II |
Thông số chính |
|
|
8 |
Kích thước bao ngoài |
|
|
|
– Dài x Rộng x Cao (mm) |
8.230 x 2.500 x 3.530 mm |
|
|
– Chiều dài cơ sở (mm) |
4.030 + 1.350 mm |
|
9 |
Trọng lượng |
|
|
|
– Tự trọng |
11.805 kg |
|
|
– Số người được phép chở |
3 người (kể cả lái) |
|
|
– Tải trọng cho phép |
12.000 (kg) |
|
|
– Tổng trọng lượng |
24.000 (kg) |
|
10 |
Động cơ |
|
|
|
– Kiểu loại |
JO8E-WD |
|
|
– Loại động cơ |
Động cơ DIESEL, 4 kỳ 6 xi lanh thẳng hàng, tăng áp |
|
|
– Dung tích xy lanh |
7.684 cm3 |
|
|
– Công suất cực đại |
206 kW/ 2.500 vòng/phút |
|
|
– Thùng nhiên liệu |
200 lít |
|
11 |
Hệ thống truyền lực |
|
|
|
– Ly hợp |
Một đĩa ma sát khô lò xo; Thủy lực, trợ lực khí nén |
|
|
– Hộp số |
09 số tiến, 01 số lùi, đồng tốc từ 1 đến 9. |
|
13 |
Hệ thống lái |
Loại trục vít đai ốc bi tuần hoàn, trợ lực thủy lực toàn phần, với cột tay lái có thể thay đổi độ nghiêng và chiều cao |
|
14 |
Hệ thống phanh |
thủy lực dẫn động khí nén 2 dòng |
|
III |
Bồn chứa |
|
|
|
– Thể tích |
10.910 lít |
|
|
– Kích thước bồn |
5.190 x 1.790 x 1.790 mm |
|
|
– Kết cấu thân bồn |
Hình trụ thép dầy 6mm, 2 đầu là chỏm cầu thép dầy 6mm. Bên trong Stec sơn epoxy 2 lớp |
|
|
– Vật liệu |
Thép SS400 |
|
|
– Nóc Stec |
Có lắp phao chống tràn, lắp điểm báo đầy. |
|
|
– Cửa mở Stec |
Cửa mở Stec có bản lề liên kết với thân Stec và được làm kín bằng đệm cao su kiểu Ώ |
|
|
– Cửa xả đóng mở |
Vận hành bằng xylanh thủy lực. Trên cửa mở Stec có lắp van hút, van xả, nắp báo mực chất thải. |
|
|
– Liên kết với khung xe |
Khung phụ của bồn chứa được liện kết bằng chốt xoay và bọ chống xô. Sát xi phụ liên kết mới satxi chính của xe bằng quang thùng kiểu chử U và bọ,n bọ chống xô, và lót đệm cao su. |
|
IV |
Bơm hút chân không |
|
|
|
– Nhãn hiệu |
Hanchang HWVP-2-550 |
|
|
– Loại bơm |
Vòng nước 2 cấp. Trục và cánh bơm inox 304, vỏ gang. |
|
|
– Lưu lượng |
5.500 lít/ phút |
|
|
– Mô tả |
– Dẫn động bằng buly. – Có hệ thống bảo vệ bơm: Bảo vệ bơm khỏi tắc rác và các vật thể khác quấn vào dây coroa để tránh làm hỏng dây, hỏng trục lai bơm. – Van điều khiển hút xả: Lắp trực tiếp trên bơm để điều khiển hút, xả. – Có van phao: Ngắt dòng hút khi đầy tải. – Có lọc tách nước: Tách nước trong dòng khí hút trước khi vào bơm chân không. – Có hệ thống báo Stec đầy: Stec được trang bị thiết bị báo đầy phụ trong trường hợp van phao bị kẹt; Khi đầy hệ thống sẽ tự động ngắt bơm chân không hoặc báo động cho người sử dụng để tránh nước thải tràn ngược vào bên trong bơm làm hỏng bơm và gãy trục bơm. – Có đường công nghệ: Nối giữa stec, bơm, thiết bị công nghệ. – Có Van an toàn áp lực cao và đồng hồ báo áp suất: Báo áp trong bồn khi đầy; Van áp suất, van chân không. – Phụ kiện đi kèm: 01 đoạn ống PVC lõi thép D90-D100, có khớp nối nhanh dài ≥6m. |
|
V |
Hệ thống thủy lực |
|
|
|
– Xuất xứ |
Trung Quốc |
|
|
– Công suất |
3 KW |
|
|
– Lưu lượng |
42 lít/phút |
|
|
– Áp suất |
4.0 Mpa |
|
|
– Truyền động bơm |
Motor thủy lực |
|
|
– Đầu phun áp lực trong téc |
2 hàng, mỗi hàng có 4 đầu phun |
|
VI |
Hệ thống thủy lực |
|
|
|
– Bơm thủy lực |
Bơm bánh răng 52 cc/vòng. |
|
|
– Van phân phối |
Kiểu liền khối, 3 cửa, chân van đường kính G1/2, lưu lượng 80 lít/phút |
|
|
– Xi lanh thủy lực |
Xylanh nâng đổ chất thải: 02 chiếc |
|
|
– Xylanh mở nắp Stec |
02 chiếc |
|
|
– Xylanh khoá nắp Stec |
02 chiếc |
|
|
– Mô tả |
Tất cả các xy lanh phải đảm bảo chịu được áp suất tối đa 250kg/cm2 |
|
|
Hệ thống điều khiển |
|
|
|
– Đóng ngắt PTO và bơm thủy lực |
Điều khiển bằng điện khí nén, Nút điều khiển đặt trên táp lô. |
|
|
– Điều khiển hệ thống thủy lực |
Điều khiển bằng tay gạt, nút nhấn trên bản táp lô hệ CD |
|
|
– Điều khiển đóng mở van hút, xả |
Điều khiển bằng cơ khí, trên bảng táp lô hệ CD. |
|
|
– Điều khiển ga tự động |
Điều khiển điện, nút gạt trên bảng táp lô hệ CD. |
|
|
– Kiểm tra áp suất thủy lực |
Đồng hồ thủy lực trên bảng táp lô. |
Vừa qua, Công ty Cổ phần Ô tô Vũ Linh đã giới thiệu xe hút bùn HINO FM 11m3 tại Hội nghị tổng kết công tác và phương hướng nhiệm vụ của Hội Môi trường đô thị và Khu công nghiệp miền Bắc. Sản phẩm này đã nhận được sự quan tâm của rất nhiều khách hàng trong các lĩnh vực khác nhau, nhưng đều có chung một mục tiêu bảo vệ môi trường.
