GIỚI THIỆU XE QUÉT ĐƯỜNG HÚT BỤI 6M3 TRÊN XE CƠ SỞ HINO, MODEL FG8JJSB

XE QUÉT ĐƯỜNG HÚT BỤI 6M3

Stt	Thông số	Mô tả
I	Giới thiệu chung
1	Chủng loại hàng hóa	Xe quét đường hút bụi 6 m3 Hino FG
2	Xuất xứ	SX,LR tại Việt Nam
3	Năm sản xuất	2016, mới 100%
4	Thùng chứa rác	~ 6m3
5	Xe cơ sở	Hiệu HINO FG8JJSB
6	Công thức bánh	4×2
II	Kích thước & trọng lượng
8	Kích thước
8.1	Dài x Rộng x Cao (mm)	7.020 x 2.500 x 3.200
8.2	Chiều dài cơ sở (mm)	4.280
8.3	Khoảng sáng gầm xe (mm)	265
9	Trọng lượng
9.1	Tự trọng (kg)	9.495
9.2	Tải trọng (kg)	5.000
9.3	Chỗ ngồi	2 người
9.4	Tổng trọng tải (kg)	14.625
10	Khả năng vận hành
10.1	Tốc độ tối đa lúc quét, hút (km/h)	12
10.2	Bán kính quay vòng tối thiểu (m)	7,5
III	Xe cơ sở
11	Động cơ
11.1	Loại	Động cơ diesel, tiêu chuẩn khí thải Euro II
11.2	Công suất tối đa	167kw / 2.500 vòng/phút
11.3	Momen xoắn cực đại	700N.m / 1.500 vòng/phút
11.4	Dung tích xylanh (cc)	7.684
11.5	Số xylanh	6 xylanh thẳng hàng

THÔNG SỐ KỸ THUẬT XE QUÉT ĐƯỜNG HÚT BỤI 6M3 TRÊN XE CƠ SỞ HINO, MODEL FG8JJSB

Stt	Thông số	Mô tả
12	Ly hợp	Đĩa ma sát khô đơn, dẫn động thủy lực, trợ lực khí nén
13	Hộp số	Cơ khí, 6 số tiến, 1 số lùi
14	Hệ thống lái	Tay lái bên trái, có trợ lực thủy lực
15	Phanh	Phanh thủy lực, dẫn động khí nén mạch kép
16	Hệ thống treo	Kiểu phụ thuộc nhíp lá, giảm chấn thủy lực
17	Lốp xe	10.00R20 (Cầu trước đơn / Cầu sau kép)
18	Các thông số khác
18.1	Dung tích thùng nhiên liệu (lít)	200
18.2	Kiểu cabin	Cabin lật
IV	Hệ thống chổi quét
19	Động cơ phụ	Xuất xứ Mỹ
19.1	Loại	John Deere động cơ diesel 4 kỳ, làm mát bằng nước.
19.2	Dung tích (cc)	~4.500
19.3	Số xy lanh	4 xylanh thẳng hàng
20	Quạt hút
20.1	Lực truyền động từ động cơ	Dẫn động bằng hệ thống puly đai, tốc độ cánh quạt có thể được điều chỉnh trong cabin lái. Quạt hút được điều khiển đóng ngắt với động cơ phụ thông qua hệ thống li hợp
21	Chổi quét và vòi hút
21.1	Chổi tròn ở cạnh	Bucher brush
	– Số lượng	2 chiếc, đường kính 700
	– Vòi phun nước dập bụi ở mỗi chổi	2 vòi cho mỗi chổi
	– Tấm chắn bằng cao su	Trang bị tiêu chuẩn, bảo vệ chổi quét
	– Vận hành	Vận hành bằng thủy lực. Khi xe di chuyển bình thường trên đường, 2 chổi sẽ thu lại hai bên. Khi vận hành quét hút, một chổi sẽ mở sang bên cạnh và hoạt động cùng chổi chính. Trên các chổi đều có hệ thống thủy lực đảm bảo an toàn khi chổi gặp chướng ngại vật trên đường quét.
21.2	Chổi chính ở giữa	Bucher brush
	– Số lượng	01 chiếc, kích thước Ф400×1500
	– Vận hành	Vận hành bằng thủy lực. Khi xe di chuyển trong trại thái quét, chổi giữa sẽ hoạtđộng phối hợp với 02 chổi tròn ở hai bên xe.
21.3	Miệng hút	Việt Nam sx
	– Số lượng	2 vòi (trái và phải)
	– Vật liệu	Thép không gỉ
	– Phạm vi hút (mm)	600
	– Số vòi phun nước	6 vòi
21.4	Chiều rộng quét tối đa (mm) – với hoạtđộng của chổi chính và chổi bên	2.300

Stt	Thông số	Mô tả
21.5	Chiều rộng quét tối đa (mm) – với hoạtđộng của chổi chính	1170
21.6	Ống hút	Bucher (Đức)
	– Số lượng	2 ống
	– Vật liệu	Cao su tổng hợp có khung thép bên trong
22	Ống hút vật liệu thô	Bucher hose
22.1	Vị trí	Phía sau nắp thùng chứa rác
22.2	Công dụng	Hút các vật liệu thô bằng cách vận hành chổi hút vừa đưa ống hút tới gần khu vực cần làm sạch
23	Thùng chứa rác	Rác, bụi sau khi được hút lên từ miệng hút sẽ được vận chuyển lên thùng chứa rác.
23.1	Dung tích thùng chứa rác (m3)	~ 6
23.2	Chất liệu	Thép không gỉ, SUS 304
23.3	Góc đổ	550
23.4	Nắp kiểm tra	Có, bên phải
23.5	Van tràn xả nước bẩn
	– Kích thước	2-1/2 inch
	– Vị trí	Trên cửa thoát sau, có nắp che
23.6	Cơ chế đổ thùng chứa	Sử dụng xylanh
23.7	Thiết bị đóng mở nắp sau thùng chứa rác	Thanh an toàn điều khiển tự động với khóa đóng mở điều khiển thủy lực
23.8	Lưới thép bảo vệ	Có, ngăn những vật lớn lọt vào làm hỏng cánh quạt. Tháo dễ dàng từ bên ngoài khi mở cửa để làm sạch cửa
23.9	Thiết bị an toàn chống thùng chứa	Có, đảm bảo an toàn khi nâng thùng chứa để kiểm tra, bảo dưỡng
24	Thùng chứa nước
24.1	Dung tích thùng chứa nước (lít)	1.500
24.2	Vật liệu thùng chứa	Thép không gỉ, SUS 304
24.3	Thiết bị báo mức nước	Có, đặt tại cạnh bên phải phía trước của thùng nước
24.4	Thiết bị xả nước	Có, bằng van bi size 1 1/2 inch
24.5	Nắp thùng chứa	Nắp có van nhận nước cấp từ bên ngoài
24.6	Bơm nước	Dẫn động bằng motor thủy lực
	– Lưu lượng nước (lít/phút)	40
	– Áp suất (bar)	8
	– Bộ lọc nước	Có trang bị
24.7	Họng cấp nước	Trang bị thêm 1 họng cấp nước cùng khớp nối nhanh 65A để có thể lấy nước từ bồn hoặc các cây chữa cháy.

Stt	Thông số	Mô tả
24.10	Ống dẫn nước	Trang bị 01 cuộn ống vải mềm tráng cao su loại 65 A
V	Hệ thống điều khiển
25	Điều khiển: Hệ thống điện
25.1	Điều khiển	Từ cabin
25.2	Hệ thống quét	Điều khiển riêng biệt
25.3	Điều chỉnh tốc độ động cơ	Điều khiển tuyến tính bằng chuyển đổi khí nén trên cabin.
25.4	Nâng/hạ thùng chứa	Bằng thuỷ lực, điều khiển từ cabin
25.5	Đóng/mở cửa sau	Mở từ cabin, đóng từ phía sau ở phía bên phải bằng thủy lực
25.6	Điều chỉnh van nước	Điều khiển bằng điện
25.7	Đồng hồ đo áp suất	Có bố trí trên mặt bảng điều khiển
26	Hệ thống thuỷ lực
26.1	Dung tích thùng dầu (lít)	120
26.2	Lưu lượng nước khi quét (cc/ phút)	25
26.3	Áp suất hoạt động tối đa (bar)	200
26.4	Bơm thủy lực điều khiển hoạt động quét hút, dập bụi	Dẫn động bởi động cơ phụ
	– Lưu lượng dầu	25/vòng
	– Áp suất tối đa (bar)	250
26.5	Bơm thủy lực điều khiển xả rác, đóng mở thùng, nắp thùng	Dẫn động bởi P.T.O xe cơ sở
	– Lưu lượng dầu	45cc/vòng
	– Áp suất tối đa (bar)	250
26.6	Van điều khiển thủy lực	Xuất xứ ITALIA
	– Van điều khiển để nâng hạ thùng chứa, khóa và mở cửa sau	Áp suất hoạt động 180 bar
	– Van điều khiển chổi bên, chổi giữa	Áp suất hoạt động 180 bar
27	Hệ thống điện	Điện áp 24V
28	Bộ nguồn thủy lực 24V	Hỗ trợ nâng hạ thùng chứa, đóng mở nắp thùng
	– Xuất xứ	Hàn Quốc
28.1	Thiết kế khoang động cơ	Riêng biệt
28.2	Đèn chớp	2 đèn bố trí trên nóc cabin và sau xe
28.3	Điều hòa nhiệt độ	có
28.4	Công tắc khóa cửa phía sau thùng rác	Có, sau khi xả rác, cửa phía sau thùng rác sẽ được khóa bằng công tắc ở đuôi xe để đảm bảo an toàn không có người đứng sau
29	Hệ thống làm mát cho động cơ phụ	Có

Stt	Thông số	Mô tả
30	Các thiết bị khác
30.1	Kích thủy lực	01 chiếc
30.2	Bình cứu hỏa	01 chiếc
30.3	Hộp dụng cụ tiêu chuẩn theo xe cơ sở	Có
30.4	Lốp dự phòng	01 chiếc
30.5	Đèn chiếu sáng phục vụ công tác hoạt động	Có
30.6	Thanh cản hai bên hông	Có
30.7	Sổ bảo hành	Có

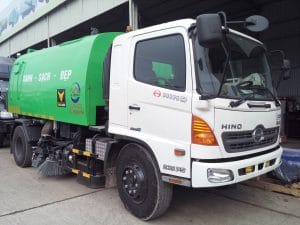

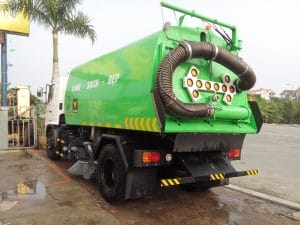

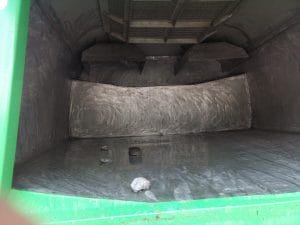

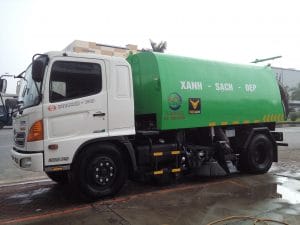

HÌNH ẢNH XE QUÉT ĐƯỜNG HÚT BỤI 6M3 TRÊN XE CƠ SỞ HINO, MODEL FG8JJSB

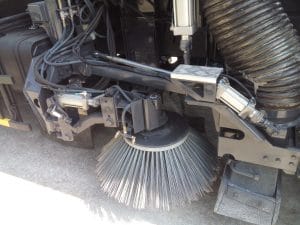

CHỔI QUÉT XE QUÉT ĐƯỜNG HÚT BỤI 6M3 TRÊN XE CƠ SỞ HINO

VIDEO XE QUÉT ĐƯỜNG HÚT BỤI ISUZU NHẬP KHẨU
